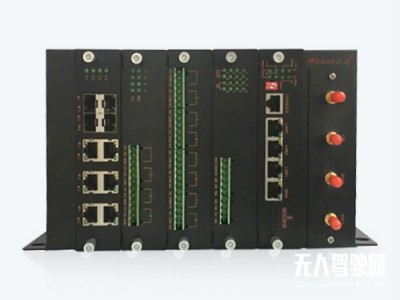

MGS-6900是目前工業通訊行業新一代的綜合數據通訊網關產品,集成了路由、交換、LTE、WLAN、I/O、RS232/485/422等功能模塊。MGS-6900的安裝方式既可以實現卡軌式安裝也可以實現壁掛式安裝,為復雜的工業應用環境提供了保障,MGS-6900支持1個10/100/1000Mbps WAN口,用于外網接入,同時也支持LTE接入,具備2個SIM卡槽,可以實現有線無線的雙鏈路接入及切換;具備10個10/100/1000Mbps LAN口,4個1000Mbps SFP光口,千兆光口/電口可用于千兆環網通信,網絡自愈時間<20ms;支持無線WLAN功能,具備2.4G和5.8G雙射頻,最大速率可達到1167Mbps;同時支持4個RS232/422/485串口及8個I/O數字量輸入輸出。
MGS-6900具備強大的路由功能,支持IPv4/IPv6靜態路由、OSPF、RIP等各種IPV4和IPV6動態路由協議,滿足各種組網要求;支持策略路由功能,可對網絡流量進行靈活的控制和調度;另外MGS-6900也提供了豐富的安全功能,包括防火墻、VPN、入侵保護、DDoS防御、攻擊防御、防ARP欺騙等。支持認證、授權、記錄用戶信息的AAA認證技術,支持Radius、TACACS+認證協議。
MGS-6900支持多種管理型數據交換功能,具有高性能的交換引擎,采用存儲轉發交換方式,符合IEEE802.3 / IEEE802. 3 u/ IEEE802.3ab/ IEEE802.3z標準,可提供全線速無阻塞轉發,可以組建一個快速恢復的自愈環網,自愈時間小于20ms,支持對環路的自動檢測和倒換。提供豐富的網管功能,支持MR-ring快速環網,兼容STP/RSTP/MSTP,基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、廣播風暴抑制、端口聚合、端口鏡像、端口狀態管理、SNMP、NTP對時等。特別適用于組建視頻監控,智能交通,工業自動化等領域中有視頻,音頻等高帶寬業務傳輸需求的千兆網絡。
MGS-6900不僅僅支持有線傳輸,同樣支持無線傳輸,支持全網通2G/3G/4G網絡,采用了雙SIM卡LTE無線接入,可以實現雙鏈路的負載均衡以及冗余備份。支持無線WLAN,符合IEEE 802.11a/b/g/n/ac標準,既可以工作在2.4GHz頻段,也可以工作在5.8GHz頻段,采用2*2MIMO技術,最高速率可達1167Mbps;支持AP、AP WDS、Station、Station WDS、MESH、Monitor等多種工作模式,能夠滿足現場各種應用場景。
MGS-6900在憑借著獨樹一幟的綜合業務的數據處理功能,能夠應用于各種工業現場,特別是在城市地下綜合管廊、智慧燈桿、智慧城市等領域,另外在軌道交通、智慧電力、工業自動化、新能源等領域也有著重大應用。
屬性 |
MGS-6900 |
接口 |
1 x 10/100/1000Mbps WAN口 10 x 10/100/1000Mbps LAN口 4 x 1000Mbps SFP擴展槽 2個WLAN射頻SMA接口 2個LTE SMA天線接口 1個GPS SMA天線接口 1個Console接口 8路DI/DO接口(工業端子接線) 4路RS232/485/422接口(工業端子接線) |
網線類型和速率 |
1O/1OO/1000M自適應,3/4/5類雙絞線,支持最大傳輸距離100m |
以太網標準 |
IEEE802.3、IEEE802.3u、IEEE802.3ab |
光口屬性 |
單模1310nm,多模850nm;單模20km,多模550m(長距離模塊可定制) |
LTE標準 |
符合3GPP標準,雙SIM卡槽,1.8V/3V,支持2/3/4G全網通 |
LTE制式及速率 |
LTE FDD(最大下載150Mbps/最大上傳50Mbps)、LTE TDD(最大下載130Mbps/最大下載35Mbps)、DC-HSDPA(最大下載42Mbps)、HSUPA:(最大上傳5.76Mbps)、 WCDMA(最大下載384Kbps/最大上傳384Kbps)、TD-SCDMA(最大下載4.2Mbps/最大上傳2.2Mbps)、EVDO:(最大下載3.1Mbps/最大上傳1.8Mbps)、EDGE(最大下載296Kbps/最大上傳236.8Kbps)、GPRS(最大下載107Kbps/最大上傳85.6Kbps ) |
輸出功率 |
Class 3 (23dBm±2dB) for LTE FDD Class 3 (23dBm±2dB) for LTE TDD Class 2 (24dBm+1/-3dB) for TD-SCDMA Class 3 (24dBm+1/-3dB) for WCDMA Class 3 (24dBm+2/-1dB) for CDMA BC0 Class E2 (27dBm±3dB) for EDGE 900MHz Class E2 (26dBm±3dB) for EDGE 1800MHz Class 4 (33dBm±2dB) for GSM 900MHz Class 1 (30dBm±2dB) for GSM 1800MHz |
無線標準 |
IEEE802.11a/b/g/n/ac |
RF工作頻段 |
2412~2484MHz 5.150~5835MHz |
RF調制 |
DSSS: CCK/DQPSK/DBPSK OFDM: BPSK/QPSK /16QAM/64QAM/256QAM MIMO-OFDM:BPSK/QPSK/16QAM/256QAM |
接收靈敏度 |
11b:-82dBm(1Mbps),-80dBm(2Mbps),-78dBm(5Mbps),-76dBm(11Mbps) |
WLAN傳輸速率 |
1167Mbps(2.4G最高提供300Mbps,5.8G最高提供867Mbps) |
發射功率 |
2.4G:30dbm 5.8G:28dbm |
Multi-SSID |
每個Radio最多支持8個ESSID |
工作模式 |
AP、Ap WDS、Station、Station WDS、Mesh、Monitor |
FIT/FAT切換 |
支持(FIT模式需要搭配無線AC使用) |
無線安全 |
SSID廣播開閉功能 用戶終端隔離 支持無線黑白名單 基于MAC/IP/Protocol/端口過濾技術 64位和128位WEP,WPA /WPA2(IEEE 802.1X/RADIUS, TKIP and AES) |
WAN口 |
支持靜態 IP, DHCP, PPPoE |
IPv4 |
支持靜態路由、RIPv1/v2、OSPFv2、策略路由 支持DHCP Server/Relay、Client 支持DNS地址解析 支持NTP |
IPv6 |
支持靜態路由、RIPng、OSPFv3 支持手工隧道、自動隧道 |
組播 |
支持IGMP及IGMP Snooping |
防火墻 |
支持防攻擊保護、DoS/DDoS防御、ARP攻擊防御、SYN攻擊防御、IP欺騙攻擊防御 支持包過濾防火墻 支持802.1x/Portal/Mac等多種認證方式 支持NAT、端口映射 |
VPN |
支持PPTP、L2TP、IPsec、Open VPN |
交換屬性 |
MAC表 8K |
二層環網協議 |
支持 MR-ring(自愈時間<20ms) 支持 STP/RSTP/MSTP |
VLAN |
支持基于端口的 VLAN( 4096 個),802.1Q VLAN |
ACL |
支持 L2( Layer 2)~L4( Layer 4)包過濾功能,提供基于源 MAC 地址、目的 MAC 地址、源 IP(IPv4)地址、目的 IP(IPv4)地址、 TCP/UDP 端口號的流分類 |
QoS |
支持對端口接收報文的速率和發送報文的速率進行限制 支持 SP、 WRR、 SP+WRR 三種模式 |
端口鏡像 |
支持流鏡像 |
風暴抑制 |
可分別對廣播、組播、未知單播速率控制 |
管理與維護 |
支持 FTP/TFTP 加載升級 支持Telnet遠程配置 支持組態維護工具 支持通過Console口配置 支持SNMP v1/v2/v3 |
指示燈 |
電源指示:P1、P2 4G指示:LTE WLAN指示:2.4G/5G 接口燈指示:WAN、ALarm、run、G1~12、I/O、RS232/485/422等 |
電源 |
輸入電壓:AC/DC 85~265V 支持過載/過壓/反接保護 最大功耗25W |
工作環境 |
工作溫度:-40℃~+65℃ 儲存溫度:-40℃~85℃ 相對濕度:5%~95%無凝露 |
機殼結構 |
外殼鋁合金材質 散熱方式:自然散熱,無風扇設計 IP等級:IP40 尺寸:242x153.2x171mm 安裝方式:壁掛式或導軌式安裝 |
MTBF |
350000h |
質保期 |
5年 |
符合標準 |
IEEE802.3:CSMA/CD IEEE802.3i:10base-T IEEE802.3u:100base-T IEEE802.3ab-----1000base-T IEEE802.3z-1000base-SX和1000base-LX |
EMI |
電磁干擾度測試 |
EMC |
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz~2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz) IEC61000-4-16(共模傳導) 30V(cont.),300V(1s) |
產品型號 |
規格參數 |
MGS-6900 |
MGS-6900主控板,1個10/100/1000Mbps WAN口,3個10/100/1000Mbps LAN口,2個SMA 2.4/5G WLAN天線接口,無線速率1167Mbps,供電:DC12~36V或AC/DC85~265V |
MGS-6900-LTE |
MGS-6900主控板(4G版),1個10/100/1000Mbps WAN口,3個10/100/1000Mbps LAN口,2個SIM卡槽,2個SMA 4G天線接口,2個SMA 2.4/5G WLAN天線接口,無線速率1167Mbps,供電:DC12~36V或AC/DC85~265V |
MGS-6900-S12 |
MGS-6900交換板,支持6個10/100/1000Mbps,4個1000Mbps SFP擴展槽 |
MGS-6900-R8 |
MGS-6900串口板,支持4路RS232/485/422串口 |
MGS-6900-AI16 |
MGS-6900 I/O板,支持8個DI數字量輸入,8個DO數字量輸出,事件順序記錄(SOE)數據處理可達毫秒級。 |
